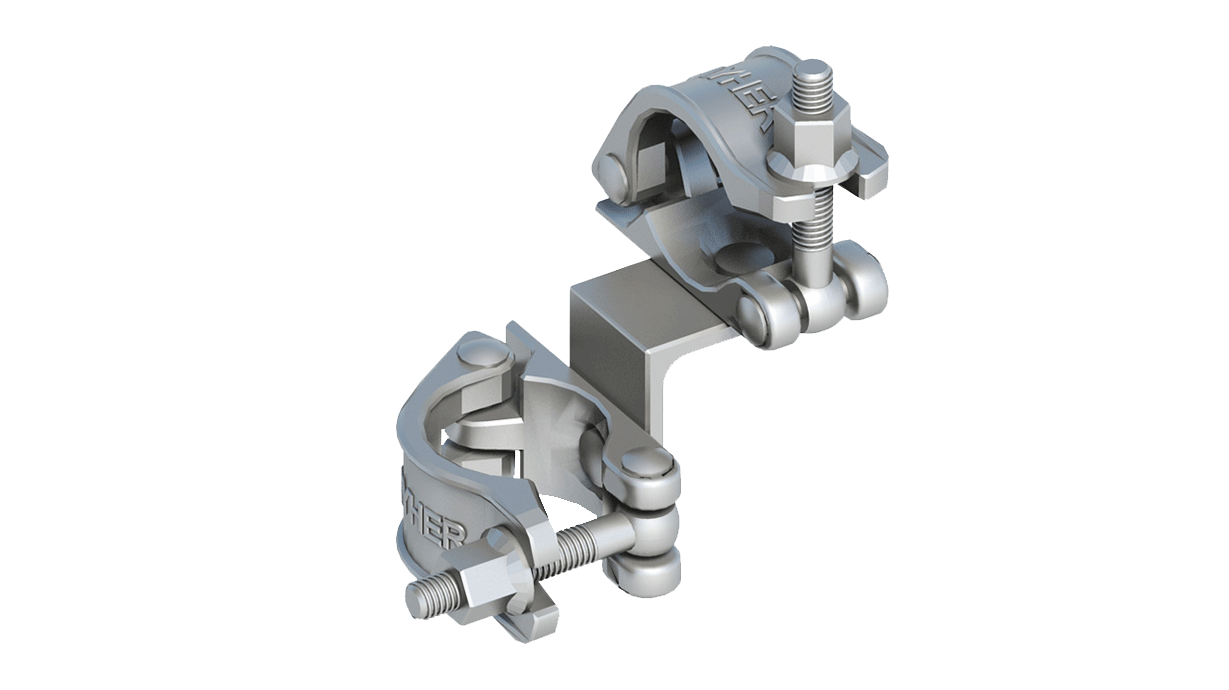

Layher Allround tralieliggerkoppeling huren

€ 0,26 Per week

Minimale huurperiode: 4 weken

De Layher Allround tralieliggerkoppeling is een specifiek onderdeel voor het verbinden van tralieliggers binnen het Layher Allround systeemsteiger platform. Het is ontworpen om tralieliggers, met name die zonder spie of met één spie, op flexibele hoogtes aan staanders te bevestigen. Dit component zorgt voor een vormvaste en lastdragende verbinding in de constructie.

Toon details Aanvragen
Toepassing Afmetingen

Toepassing

Type
Allround systeemsteiger
Onderdeel
Koppelingen
Artikelnummer
605349

Afmetingen

Gewicht
1,8 kg

Belangrijkste eigenschappen

  • Systeemcompatibiliteit: Volledig uitwisselbaar binnen het Layher Allround systeem, wat zorgt voor een naadloze passing met bestaande onderdelen.
  • Wigvergrendeling: Maakt gebruik van het Layher spie-gate systeem voor een snelle, boutloze montage die positieve en niet-positieve verbindingen creëert.
  • Materiaalconstructie: Vervaardigd uit hoogwaardig staal, thermisch verzinkt volgens de norm EN ISO 1461, voor maximale duurzaamheid en weerstand tegen corrosie.
  • Flexibele positionering: Ontworpen om de ophanghoogte van tralieliggers flexibel aan te passen aan de specifieke eisen van de constructie.

Toepassingen

Dit onderdeel wordt ingezet voor het realiseren van verbindingen in complexe steigerconstructies. Concrete toepassingen zijn onder meer het koppelen van tralieliggers aan staanders voor het overbruggen van grote overspanningen, het bouwen van ondersteuningsconstructies en het creëren van consoles of uitkragingen. De koppeling maakt een variabele positionering van de tralieligger mogelijk, onafhankelijk van de vaste rozetposities.

Gebruik en handling op de bouwplaats

De tralieliggerkoppeling wordt met de spie direct aan de rozet van een Layher Allround staander gemonteerd. De spieverbinding wordt met een hamer van circa 450 gram vastgeslagen. Het compacte ontwerp en lage gewicht vereenvoudigen de logistiek en opslag op de werklocatie.

Veelgestelde vragen

Met welke Layher onderdelen is deze koppeling compatibel?

De koppeling is compatibel met alle Layher Allround systeemsteigers en specifiek ontworpen voor het bevestigen van tralieliggers zonder spie of met één spie.

Hoe wordt de koppeling bevestigd?

De koppeling wordt door middel van het wigvergrendelingssysteem aan de rozet van een Layher Allround staander of ligger gemonteerd. Dit vereist het vastslaan van de spie met een hamer.

Wat is het gewicht van één tralieliggerkoppeling?

Een Layher Allround tralieliggerkoppeling weegt circa 1,8 kg.

Zijn er specifieke montage-instructies voor deze koppeling?

Gedetailleerde montage-instructies zijn te vinden in de officiële Layher montagehandleidingen. Bij gebruik van boutkoppelingen in het systeem is een aandraaimoment van 50 Nm vereist.

Waar vind ik de exacte belastingstabellen voor deze koppeling?

De exacte belastingstabellen zijn onderdeel van de technische documentatie en catalogi van Layher. Deze zijn cruciaal voor constructieberekeningen en te raadplegen via het Layher kenniscentrum.
