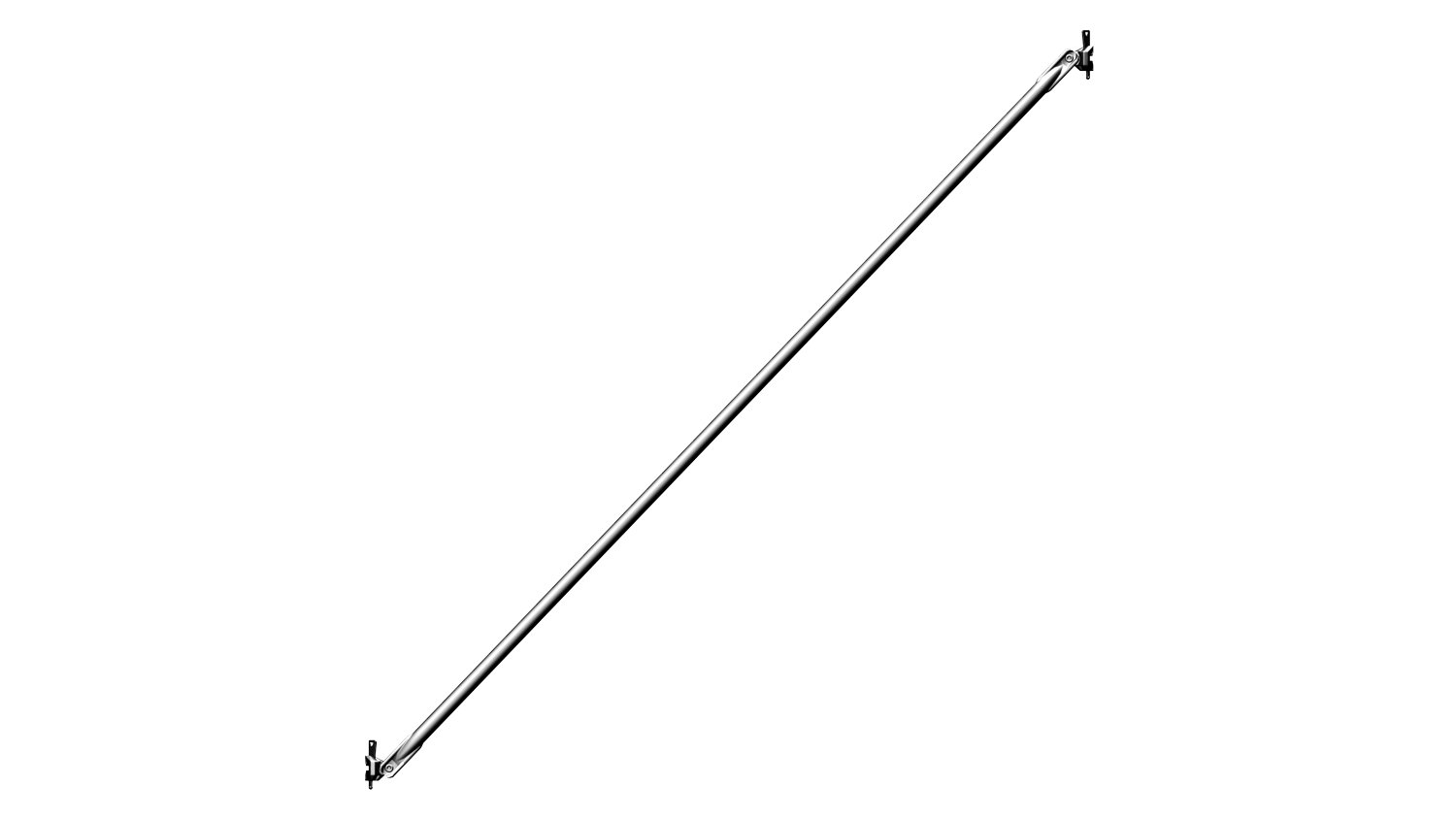

Layher Allround diagonaal 1,00 x 2,07 m huren

€ 0,30 Per week

Minimale huurperiode: 4 weken

De Layher Allround diagonaal 1,00 x 2,07 m is een verticaal schoorelement voor het Layher Allround systeemsteiger. Dit onderdeel is ontworpen om trek- en drukbelastingen in de steigerconstructie op te vangen. Het zorgt voor de vereiste stijfheid en stabiliteit in steigervelden met een breedte van 1,00 meter en een etagehoogte van 2,07 meter.

Toon details Aanvragen
Toepassing Afmetingen

Toepassing

Type
Allround systeemsteiger
Onderdeel
Diagonalen
Artikelnummer
600839

Afmetingen

Lengte
100 cm
Breedte
207 cm

Belangrijkste eigenschappen

  • LW Staal constructie: Vervaardigd uit Lightweight Staal, wat resulteert in een lager eigen gewicht. Dit vergemakkelijkt de fysieke handling en montage op de bouwplaats zonder in te boeten op structurele sterkte.
  • Spiekop-rozet met AutoLock: De spiekop-koppeling met geïntegreerde AutoLock-functie zorgt voor een snelle, spie- en boutloze montage. De wig valt automatisch in de rozet, waardoor het onderdeel direct is geborgd en door één persoon gemonteerd kan worden.
  • Absorptie van trek- en drukbelasting: Het ontwerp is berekend op het effectief overbrengen van zowel trek- als drukkrachten naar de staanders. Dit is essentieel voor de stijfheid van het complete steigersysteem.
  • Volledige systeemcompatibiliteit: De diagonaal is volledig uitwisselbaar met alle generaties van het Layher Allround systeemsteigers, wat de inzetbaarheid in bestaande en nieuwe constructies garandeert.

Toepassingen

Dit diagonaalelement wordt toegepast voor de structurele versteviging van Layher Allround steigers. De voornaamste functie is het verhogen van de zijdelingse stijfheid, wat cruciaal is voor de opvang van windbelasting en het garanderen van de algehele stabiliteit. Het wordt standaard gebruikt in steigerconfiguraties conform de Richtlijn Steigers, met name bij constructies met een grote hoogte-breedteverhouding of bij vrijstaande steigers. De stabiliteit die deze diagonalen bieden is een basisvereiste voor de veilige montage van andere componenten, zoals tralieliggers of een console steiger.

Gebruik en handling op de bouwplaats

Montage
De montage is eenvoudig: de spiekop aan het uiteinde van de diagonaal wordt in de opening van de Layher-rozet op de staander geplaatst. De zwaartekracht zorgt ervoor dat de AutoLock-wig in de uitsparing valt en de verbinding borgt. Een hamerslag op de wig fixeert de verbinding definitief voor een krachtsluitende connectie.

Geschiktheid voor veldcombinaties
Dit model is specifiek bestemd voor een standaard steigersectie met een breedtemaat van 1,00 meter en een hoogtemaat van 2,07 meter.

Transport en opslag
Door de gestandaardiseerde vorm en het relatief lage gewicht van het LW Staal zijn de diagonalen efficiënt te bundelen, te stapelen en te transporteren.

Veelgestelde vragen

Wat is het functionele verschil tussen een verticale en een horizontale diagonaal?

Een verticale diagonaal, zoals dit model, zorgt voor stijfheid in het verticale vlak van de steiger. Een horizontale diagonaal biedt stijfheid in het horizontale vlak, zoals een werkvloer, en functioneert als windverband.

Is deze diagonaal compatibel met oudere Layher Allround onderdelen?

Ja, de spiekop-koppeling is ontworpen voor volledige compatibiliteit met alle voorgaande generaties van het Allround-systeem.

Wat is de invloed van diagonalen op de bouwhoogte?

Bij systeemsteigers zijn diagonalen een integraal onderdeel van de constructieberekening die de maximale hoogte rolsteiger of systeemsteiger bepaalt, conform de geldende normen en de Richtlijn Steigers.

Kan deze diagonaal gebruikt worden bij uitbouwen?

Ja, het onderdeel zorgt voor de stabiliteit van de hoofdconstructie, waarop elementen zoals een layher console gemonteerd kunnen worden.
